Le plancher poutrelles-hourdis est un plancher nervuré composé de poutrelles, d’entrevous et d’une dalle de compression. Son intérêt vient de sa logique modulaire, mais sa mise en œuvre reste encadrée par des documents techniques et des certifications propres au procédé. (cstb.fr)
Dans un projet neuf, une rénovation lourde ou une surélévation, il faut surtout vérifier les appuis, les charges, l’étaiement et les prescriptions locales avant de figer le plancher. Le dimensionnement relève d’un bureau d’études ou d’un professionnel qualifié, pas d’une approximation de chantier. (cstb.fr)
Comprendre le principe du plancher poutrelles-hourdis
Le fonctionnement repose sur une logique simple. Les poutrelles reprennent les charges, les entrevous remplissent l’espace entre elles, puis la dalle de compression solidarise l’ensemble pour répartir les efforts. Le cadre de pose, les charges retenues et l’étaiement éventuel figurent dans le plan de pose propre au chantier. la fiche CSTB du NF DTU 23.5
Le NF DTU 23.5 est le texte de référence pour une réalisation conforme aux règles de l’art.
Dans une reprise d’appui, une ouverture ou un changement de trame, la maçonnerie générale doit être pensée avec le plancher, car un élément porteur insuffisant ne se compense pas en fin de chantier. (cstb.fr)
De quoi se compose ce système ?
Pour lire un plan de pose ou un devis technique, il faut distinguer clairement les éléments porteurs, les éléments de coffrage et les accessoires de liaison. Cette lecture évite de confondre une pièce structurelle, un hourdis isolant et un simple remplissage. (cstb.fr)
Les éléments du système et leur rôle
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Poutrelles | Éléments porteurs qui reprennent les charges et les transmettent aux appuis. | Leur position, leur entraxe et les éventuels étaiements dépendent du plan de pose et de la note de calcul. (cstb.fr) |
| Entrevous ou hourdis | Ils servent de coffrage perdu et, selon le système, peuvent aussi participer à l’isolation ou à la sécurité de mise en œuvre. | Leur conformité dépend du procédé retenu, avec marquage CE quand il est requis. le marquage CE des systèmes à poutrelles et entrevous. |
| Table de compression | Elle solidarise le tout et assure la répartition des charges. | Son exécution suit le procédé choisi et les prescriptions techniques associées. (cstb.fr) |
| Chaînages et renforts | Ils traitent les zones particulières comme les trémies, les reprises de charges et les appuis spécifiques. | Ils sont définis par l’étude et par le plan de pose, pas par une règle improvisée sur chantier. (cstb.fr) |
Sur des projets qui combinent structure, réseaux et finitions, l’ensemble des services de rénovation et de gestion aide à synchroniser les études, les commandes et les interventions pour éviter les reprises inutiles. (cstb.fr)
Portées, appuis et dimensionnement
Il n’existe pas de portée typique universelle à recopier d’un projet à l’autre. Chaque procédé est livré avec ses hypothèses de calcul, ses règles d’appui, ses besoins en étaiement et ses prescriptions d’emploi, ce qui explique pourquoi la valeur admissible doit être lue dans la documentation du système et validée par le bureau d’études. l’article du Cerib sur la publication du NF DTU 23.5
Dès qu’il y a ouverture, reprise de charge ou redistribution intérieure, la coordination doit être serrée, notamment si le projet s’inscrit dans une gestion de projet construction structurée. (cstb.fr)
- La géométrie du chantier, avec ses appuis réels, ses trémies et ses réservations. (cstb.fr)
- Les charges permanentes et les charges d’exploitation retenues dans la note de calcul. (cstb.fr)
- Le besoin ou non d’un étaiement provisoire pendant le coulage et la cure. (cstb.fr)
- Le traitement des points singuliers, comme les chevêtres, les retours de maçonnerie et les zones de reprise. (cstb.fr)
Mise en œuvre sur chantier
La mise en œuvre doit suivre un phasage précis, surtout lorsqu’un chantier mêle démolition, reprises et réaménagements. C’est aussi là que l’on mesure l’intérêt d’une coordination de travaux de rénovation tous corps d’état bien préparée. (cstb.fr)
Les grandes étapes
- Lire le plan de pose et contrôler les appuis, les niveaux et les réservations avant toute pose. (cstb.fr)

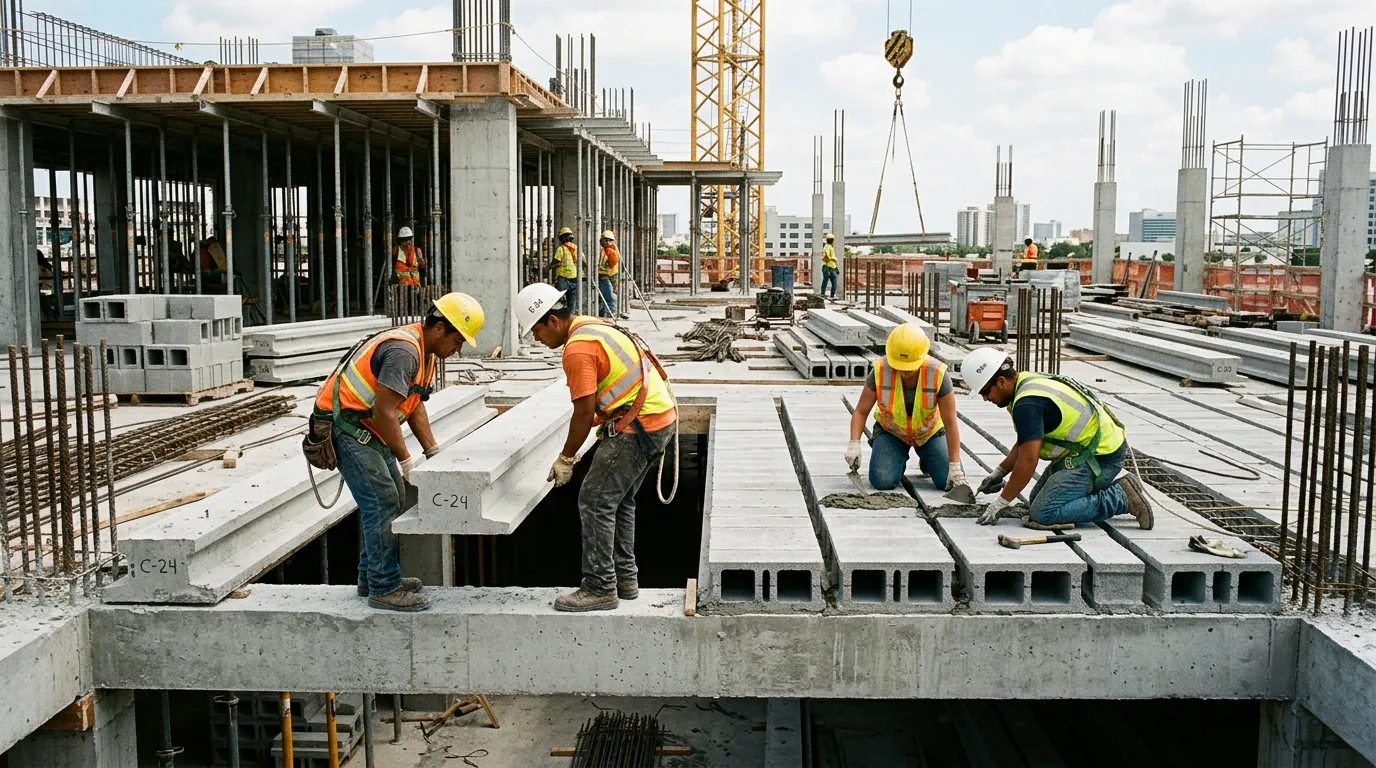

- Mettre les poutrelles en place selon les prescriptions du procédé et installer l’étaiement si le système le prévoit. (cstb.fr)
- Poser les entrevous, traiter les abouts et vérifier les points singuliers comme les trémies ou les rives. (cstb.fr)
- Installer les armatures complémentaires, les treillis et les renforts prévus par l’étude. (cstb.fr)
- Couler le béton dans l’ordre prévu par le procédé, de façon à obtenir un ensemble monolithique quand c’est exigé. (cstb.fr)
- Respecter les délais et les conditions de retrait des étais fixés par le plan de pose et la notice technique. (cstb.fr)
En rénovation, ce séquencement doit rester compatible avec le reste du chantier, notamment les cloisons, les réseaux et les finitions. (cstb.fr)
Réglementation, urbanisme et risques à vérifier
Si le plancher intervient dans une création de surface, une modification de structure ou une surélévation, la question de l’autorisation d’urbanisme se pose dès l’esquisse.
Avant de déposer un dossier, vérifiez en mairie la procédure applicable et le cas échéant les prescriptions liées à la commune. La fiche officielle sur la déclaration préalable de travaux et celle sur la surface de plancher et l’emprise au sol sont de bons points d’entrée pour cadrer le projet. (service-public.fr)
Il faut aussi contrôler les risques naturels du terrain. Géorisques rappelle que la réglementation parasismique dépend de la nature de l’ouvrage et de sa localisation, que les plans de prévention des risques naturels prévisibles sont des instruments essentiels de l’action de l’État, et que le retrait-gonflement des argiles fait l’objet d’un cadre réglementaire spécifique depuis le décret n° 2023-1173 et l’arrêté du 21 décembre 2023. le dossier Géorisques sur les séismes et le dossier Géorisques sur le retrait-gonflement des argiles. (georisques.gouv.fr)
Dans le Var comme sur le reste du littoral azuréen, cette vérification est particulièrement utile avant toute reprise lourde, car le sol, la structure existante et les prescriptions locales peuvent changer la manière de concevoir le plancher. (georisques.gouv.fr)
Isolation thermique, acoustique et points singuliers
Le hourdis ne suffit pas, à lui seul, à garantir le niveau d’isolation recherché. Le guide CSTB consacré à l’isolation en sous-face des planchers bas rappelle qu’une bonne isolation participe à la réduction des consommations et qu’il faut traiter avec soin les points singuliers, comme les retombées de poutre, le passage de gaines et les conduits d’évacuation. le guide CSTB sur l’isolation en sous-face des planchers bas
Pour améliorer la performance, on agit généralement sur le choix des entrevous, la continuité de l’isolant, la sous-face du plancher et le traitement des jonctions périphériques. Les documents du CSTB et du Cerib montrent que les performances thermiques et acoustiques dépendent du montage complet, pas d’un seul produit pris isolément.
Si la distribution intérieure change, l'aménagement des espaces doit donc intégrer tôt les contraintes acoustiques, les réservations techniques et le confort d’usage. (cerib.com)
FAQ sur le plancher poutrelles-hourdis
Comment fonctionne un plancher poutrelles-hourdis ?
Le principe repose sur trois fonctions complémentaires. Les poutrelles portent les charges, les entrevous remplissent les vides et servent de coffrage, puis la dalle de compression solidarise l’ensemble pour répartir les efforts. Le plan de pose précise aussi les appuis, l’étaiement éventuel et les renforts à prévoir. En pratique, la qualité du système vient du montage complet, pas d’un seul composant. (cstb.fr)
Quelles sont les portées typiques d’un plancher poutrelles-hourdis ?
Il n’existe pas de portée typique valable partout. La valeur admissible dépend du procédé, des charges retenues, de l’étaiement, des appuis réels et des éventuelles ouvertures dans le plancher. C’est pourquoi il faut toujours s’appuyer sur le plan de pose du chantier et sur la note de calcul du bureau d’études. Une fourchette générique serait trompeuse dans un article sérieux. (cstb.fr)
Quels sont les éléments constitutifs d’un plancher poutrelles-hourdis ?
On distingue généralement les poutrelles, les entrevous ou hourdis, la table de compression, les armatures complémentaires et les chaînages. Selon le procédé, les entrevous peuvent être de coffrage simple, isolants ou conçus pour participer à la mise en œuvre. Leur sélection dépend des performances visées, du contexte du chantier et des prescriptions du fabricant. (cstb.fr)
Comment poser un plancher poutrelles-hourdis étape par étape ?
La pose commence par la lecture du plan de pose et le contrôle des appuis. Viennent ensuite la mise en place des poutrelles, l’étaiement si nécessaire, la pose des entrevous, les armatures complémentaires, puis le bétonnage selon le procédé. Le retrait des étais ne se fait qu’après le délai et les conditions prévus par la notice technique. Ce phasage doit être coordonné avec le reste du chantier pour éviter les reprises. (cstb.fr)
Quelle isolation apporte le hourdis et comment améliorer l’isolation thermique et phonique du plancher poutrelles-hourdis ?
L’apport du hourdis dépend de sa nature. Certains montages apportent une contribution limitée, tandis que les solutions avec entrevous isolants, isolation rapportée en sous-face et traitement des points singuliers offrent de meilleures performances. Pour l’acoustique, il faut regarder le plancher dans son ensemble, avec le revêtement, la chape, le plafond éventuel et la raideur des suspentes.
