La salle de bain ne pardonne pas les erreurs électriques.
La NF C 15-100 y impose des volumes de sécurité autour de la baignoire ou de la douche, avec des règles précises pour les appareils admis, les indices de protection et la liaison équipotentielle. (promotelec.com)
La série NF C15-100 publiée en 2024 constitue la référence actuelle pour les logements neufs et les rénovations lourdes, tandis que le ministère rappelle que les installations neuves relèvent de l’article R 111-12 du code de la construction et de l’habitation et de l’arrêté du 22 octobre 1969. Avant toute mise sous tension, une attestation de conformité est requise dans le neuf. (afnor.org)
Comprendre les volumes de sécurité dans une salle de bain
Le principe est simple, même si le dessin technique demande de la méthode. On part toujours du point d’eau principal, baignoire ou douche, puis on découpe la pièce en zones où le niveau de contrainte électrique varie. La norme distingue le volume 0, le volume 1, le volume 2, puis le volume caché, qui correspond à l’espace situé sous la baignoire, la douche ou le spa fixe.

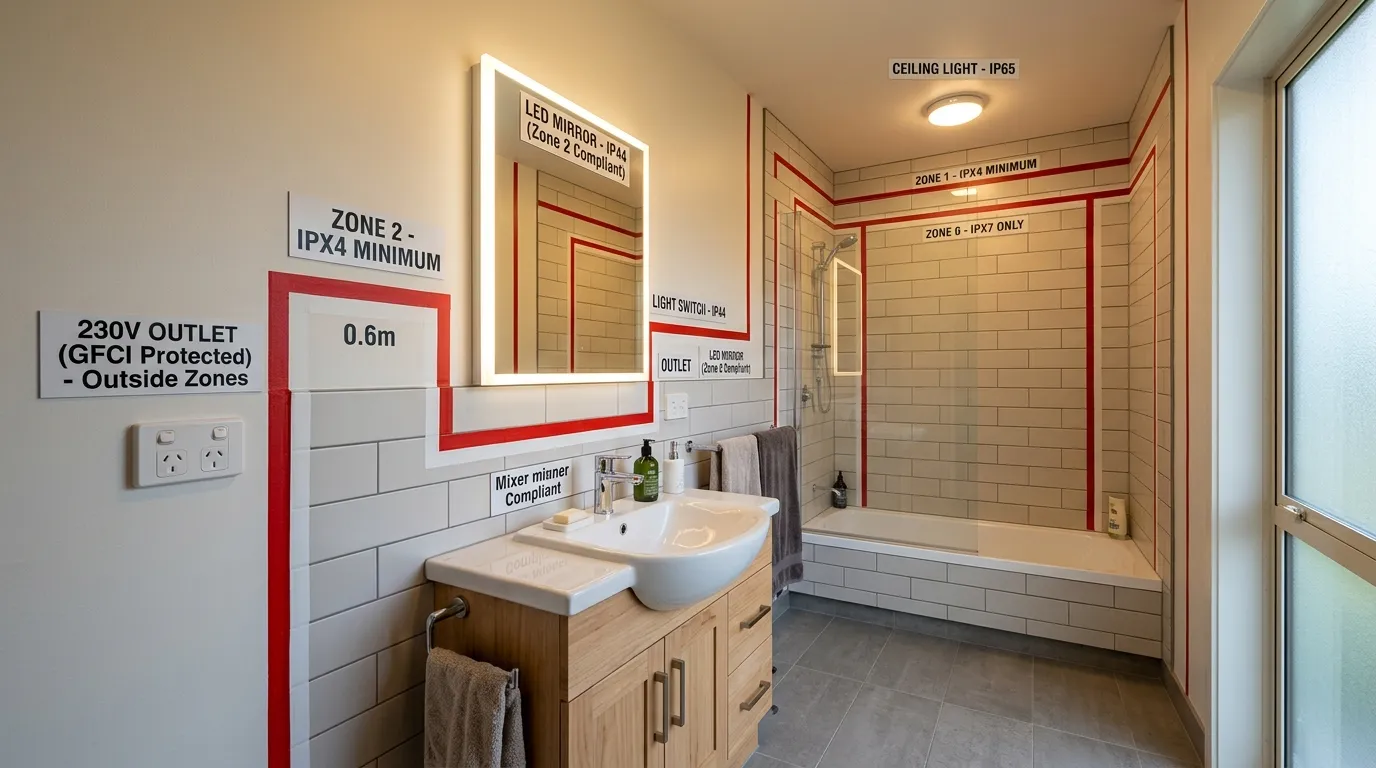

Tableau récapitulatif des volumes et des équipements autorisés
| Volume | Délimitation | Équipements autorisés ou tolérés | Point de vigilance | Références |
|---|---|---|---|---|
| Volume 0 | Intérieur de la baignoire, du receveur de douche, du spa fixe ou de la baignoire de balnéothérapie. Pour une douche de plain-pied, la zone de fond de douche définie par la norme. | Uniquement la très basse tension de sécurité, 12 V maximum, avec transformateur ou convertisseur placé hors volume. Les matériels doivent répondre à un niveau de protection adapté à l’immersion. (promotelec.com) | Risque maximal. Aucun appareillage classique n’y a sa place. | |
| Volume 1 | TBTS 12 V, certains chauffe-eau instantanés ou à accumulation, et matériels adaptés à l’humidité et aux projections d’eau. Pour les cas de jets horizontaux, la protection peut être renforcée. | Le transformateur de séparation doit être placé hors des volumes concernés. | ||
| Volume 2 | Bande de 60 cm autour du volume 1, avec la même limite haute. (promotelec.com) | Luminaires de classe II, sèche-serviettes de classe II, prise rasoir alimentée par transformateur de séparation, et certains ensembles d’armoire de toilette sous conditions précises. (promotelec.com) | Les prises classiques restent interdites. Les matériels doivent répondre au degré de protection adapté aux projections d’eau. (promotelec.com) | |
| Hors volume | Reste de la pièce, y compris un emplacement fermé par une porte toute hauteur avec imposte. | Prises de courant avec terre, interrupteurs classiques, lave-linge, sèche-linge, éclairage classique, chauffe-eau et autres appareils admis par la norme, sous réserve de leur implantation et de la protection du circuit. | La protection différentielle 30 mA et la mise à la terre restent indispensables. |
Deux points changent souvent la lecture du plan. D’abord, une paroi fixe, durable et jointive au sol peut réduire ou arrêter les volumes 1 et 2. Ensuite, un appareil installé à cheval sur plusieurs volumes doit respecter la règle la plus contraignante. Une paroi vitrée mobile, coulissante ou battante ne permet pas, elle, de modifier les volumes.
Les équipements autorisés et les protections à ne pas oublier
Dans une salle de bain, la sécurité ne repose pas sur un seul élément. Elle combine le bon emplacement, la bonne classe de matériel, le bon indice IP, la terre et la protection différentielle. C’est précisément pour cela qu’un projet de salle d’eau se décide avec un électricien qualifié, et non au bricolage.
TBTS, classe II et indices de protection
La TBTS, ou très basse tension de sécurité, correspond ici à une tension de 12 V maximum. Dans les volumes 0 et 1, c’est la référence à retenir pour l’éclairage ou certains appareillages. En volume 2, la classe II devient la règle pour de nombreux équipements, notamment les luminaires et les sèche-serviettes. Pour l’eau, la norme exige des niveaux de protection adaptés, avec IPX7 en volume 0, IPX4 en volume 2 et, selon le cas, IPX5 pour les jets d’eau.
Chauffe-eau , sèche-serviettes, machine à laver
Chauffe-eau . Il peut être placé en volume 1 ou 2 dans certains cas, mais son mode d’alimentation dépend du modèle et du volume. En volume 1, la boîte de connexion n’est pas admise comme en rénovation, et un chauffe-eau instantané doit être alimenté directement par câble. (promotelec.com)Sèche-serviettes . En volume 2, il doit être de classe II et conforme au degré de protection requis. Hors volume, le choix est plus large, mais la pose doit rester cohérente avec la pièce humide.- Machine à laver. Elle est autorisée seulement hors des volumes 0, 1, 2 et du volume caché, avec une liaison à la terre et un circuit protégé par un différentiel 30 mA.
- Éclairage et prises. En volume 2, on parle de luminaires de classe II, de prises rasoir avec transformateur de séparation, ou d’ensembles spécifiques comme certaines armoires de toilette. Une prise classique se place hors volume.
Pour une salle de bain complète, la bonne séquence consiste à figer très tôt l’emplacement de la douche, du meuble vasque, du radiateur sèche-serviettes et des arrivées électriques. C’est encore plus vrai lorsqu’un chantier touche aussi la plomberie, les cloisons et les finitions. Dans ce cas, la page dédiée à la rénovation intérieure aide à garder une vision globale du projet, sans perdre le fil technique de la pièce d’eau.
Si votre salle d’eau fait partie d’un chantier plus large, le dossier sur la mise aux normes électriques en rénovation complète utilement cette lecture ciblée sur la salle de bain. Pour un projet de pièce d’eau repensée de fond en comble, la page de rénovation de salle de bain donne un bon aperçu de l’approche à adopter.
Comment déterminer la zone d’un équipement sans se tromper
Le bon réflexe est de raisonner dans l’ordre, avant de percer, de carreler ou de fermer les cloisons. Cette logique évite les reprises, surtout dans une rénovation où les espaces sont parfois contraints.
- Identifiez le point d’eau principal, baignoire ou douche, puis tracez les volumes 0, 1 et 2 en tenant compte de la géométrie réelle du receveur ou de la douche de plain-pied.
- Vérifiez si une paroi est fixe, durable et jointive au sol. Si elle ne l’est pas, elle ne réduit pas les volumes de sécurité.
- Positionnez chaque appareil dans le volume le moins contraignant possible. Si un équipement chevauche deux zones, il doit respecter la règle la plus stricte.
- Réservez au professionnel la vérification des protections, de la terre et de la liaison équipotentielle supplémentaire. Dans la salle de bain, les circuits concernés doivent être protégés en 30 mA.
- Faites valider le plan avant la pose des revêtements, car une fois les murs fermés, corriger un point électrique coûte beaucoup plus de temps et de contraintes. Cette étape relève d’un électricien qualifié.
FAQ sur la norme électrique en salle de bain
Quelles sont les exigences NF C 15-100 pour la salle de bains et quels équipements sont autorisés dans les volumes 0, 1 et 2 ?
La NF C 15-100 découpe la salle de bains en volumes 0, 1 et 2 autour de la baignoire ou de la douche. En volume 0, seuls des équipements en très basse tension de sécurité sont admis. En volume 1, on reste sur la TBTS et certains chauffe-eau selon les cas. En volume 2, la norme permet des luminaires de classe II, des sèche-serviettes de classe II et des prises rasoir avec transformateur de séparation. Les prises classiques restent hors volume.
Quels appareils peuvent être alimentés en TBTS dans une salle de bains selon NF C 15-100 ?
La TBTS, très basse tension de sécurité, est surtout utilisée pour l’éclairage, certains interrupteurs et des appareils placés au plus près de l’eau, notamment en volume 0 et en volume 1. La tension maximale retenue est de 12 V, avec un transformateur de séparation placé hors des volumes de protection. En volume 2, la TBTS reste possible pour certains points lumineux ou commandes, mais d’autres solutions existent aussi selon la classe de l’appareil.
Comment déterminer le volume de sécurité d’une salle de bains et quelles protections sont nécessaires ?
Commencez par repérer la baignoire ou la douche, puis mesurez les volumes selon la configuration réelle. Pour une douche de plain-pied, la norme prévoit un tracé spécifique à partir du point de référence de la douche. Ensuite, vérifiez si une paroi fixe, durable et jointive au sol peut réduire le volume. Enfin, protégez les circuits de la salle de bains par un différentiel 30 mA et reliez les masses métalliques à la liaison équipotentielle supplémentaire.
Est-ce qu’un sèche-serviettes électrique est autorisé dans le volume 2 d’une salle de bains ?
Oui, mais seulement sous conditions. En volume 2, le sèche-serviettes doit être de classe II et respecter le degré de protection attendu contre l’eau. En revanche, il n’est pas admis dans les volumes 0 et 1. Si vous avez un doute sur le modèle ou son implantation exacte, il faut faire valider la configuration par un électricien qualifié avant la pose.
Puis-je installer une machine à laver dans une salle de bains et quelles conditions faut-il respecter ?
Oui, mais uniquement hors des volumes 0, 1, 2 et du volume caché. La machine doit être reliée à la terre et le circuit qui l’alimente doit être protégé par un dispositif différentiel 30 mA. C’est un point à anticiper dès le plan de la pièce, surtout dans une rénovation où l’espace disponible est compté. Là encore, la validation par un professionnel qualifié est la bonne pratique.
